J'ai commencé ce site en pensant à des pages écrites, et j'ai aussi retrouvé des milliers de photos qui avaient un grand intérêt.

Bien évidemment leur publication m'a amené à résoudre tout une série de questions que cette page évoque.

Je précise que le résultat est une création personnelle dont je suis assez fier.

Galerie d'images

Des galeries d’images, il y en a sur tous les sites, c'est bien évidemment le résultat à obtenir.

Les premiers essais furent compliqués, les originaux étaient de formats différents, Paysages ou Portraits, , 6x9 pour les plaques de verre, 24x36 pour les pellicules, 16/9 pour les photos numériques pour ne citer que les plus fréquents ; disons que le résultat était pour le moins décevant :

ImageSize:		taille en pixels de la photo d'origine (dépend de la précision de la numérisation)
FileSize:	taille du fichier photo
col-md:		largeur de la photo, en colonnes
aspect-ratio:	rapport largeur / hauteur de la photo d'origine exprimée en ratio arrondi ou en nombre décimal
th:		thumb, taille en pixel de la photo affichée (en fonction de la taille attendue sur l'écran)

Rue montante		ImageSize:677x1010; FileSize:199 Ko; col-md:1; aspect-ratio:2/3-0,658; th:106x161
Femmes			ImageSize:2023x3095; FileSize:958 Ko; col-md:1; aspect-ratio:2/3-0,642; th:106x165
Alsacienne		ImageSize:2687x4042; FileSize:1 Mo; col-md:1; aspect-ratio:2/3-0,654; th:106x162
Enfants			ImageSize:1029x674; FileSize:168 Ko; col-md:3; aspect-ratio:3/2-1,531; th:326x213
Place			ImageSize:4032x1960; FileSize:3 Mo; col-md:3; aspect-ratio:3/2-1,531; th:326x213
Rue descendante		col-md:1; aspect-ratio:1/2-0,488; th:106x217

Commence alors un long chemin dont voici le résultat.

Largeur utile

Se pose alors la question de l'organisation du site en équilibrant la largeur du texte et des galeries de photos en tenant compte de toutes les largeurs d'écrans possibles. Pour un site composé principalement de texte, il est clair que sur les grands écrans les textes trop larges sont à proscrire :

Organisation des images

Images à la même hauteur

Pour organiser nos images dans ce cadre, la solution la plus simple est de découper les images en fonction de leur largeur en décidant qu’il suffira ensuite de leur donner à toute la même hauteur :

Découpage en colonnes

Pour attribuer une largeur à nos images, nous allons commencer par découper le cadre en 12 colonnes :

Géométrie des photos

Restons dans nos 12 colonnes et regardons comment y faire entrer nos différents formats de photos.

La solution consiste à abandonner le format carré et à utiliser des cadres au format 3/2 au motif que c'est celui des photos en 24/36 qui sont de très loin le format le plus utilisé dans nos archives :

Mais s’arrêter à cela nécessiterait de découper pour les afficher toutes les photos en format Portrait ainsi que toutes celles prises avec des appareils récents dans d’autres formats. La solution consiste alors de permettre d'attribuer plusieurs colonnes à une image :

Mais c’est loin d’être suffisant, les images plus large sont trop plates. L’essai suivant consiste à donner le ratio 3/2 au cadre qui est sur 2 colonnes et de faire varier les ratios des autres cadres pour les ajuster sur la nouvelle hauteur :

C’est nettement mieux mais les photos sont encore un peu petites. Essayons le ratio 3/2 sur 3 colonnes  :

C'est cette dernière organisation que nous avons retenue et pour nous conforter dans notre décision, regardons le résultat avec une photo à qui nous allouons une colonne, puis deux, trois ou quatre :

col-md: nombre de colonnes allouées à la photo
fit:    appliquer pour n colonnes le ratio qui suit
th:     taille en pixel de l’image résultante

col-md:1; fit:1 3/2; th:114x76;
col-md/2; fit:2 3/2; th:235x152;
col-md:3; fit:3 3/2; th:357x228;
col-md:4; fit:4 3/2; th:477x304;

Dans toute la documentation, cette taille cible est indiquée sur chaque photo par l'attribut fit:3 3/2 qui indique que l'on est dans un système où la photo de référence en ratio 3/2 occupe 3 colonnes.

Notons qu’avec cette notation nous pouvons aussi générer des images pour d’autres formats, les photos précédentes ont été créées avec fit:1 3/2 , fit :2 3/2, fit:4 3/2.

Recadrer l'image

Nous disposons désormais d'une valeur cible sur l'axe des y issue du fit:3 3/2, il est maintenant possible d'agir sur l'axe des x et de faire varier le nombre de colonnes, ce qui va nécessiter à chaque fois de couper la partie de l'image qui dépasse.

L'attribut qui indique comment découper (crop en anglais) la photo :

crop:+0%[10+0; gravity:east;	[10 indique que 10% de l'image est à découper sur la droite de l'image
crop:+0+20%[32;			[32 pour 32% qui dépasse mais ici sur la hauteur
				sans indication de gravité, le découpage se fera sur chaque moitié à partir du centre
				+20% indique qu'il faut déplacer la référence de 20% vers le bas avant le découpage
crop:+0+25%[75;
crop:+0+22%[117;

gravity:	absent si référence au centre ou north, south, east, west pour découper sur le côté opposé.
		L'intérêt de la gravity sur un côté est qu'elle ne varie pas avec le nombre de colonnes.

Ici, nous avons essayé 1, 2, 3 ou 4 colonnes :

Galerie sur une ligne

Nous pouvons maintenant réaliser une galerie tout à fait acceptable que nous affichons pour l'exemple dans la même largeur que le texte :

.w1140 {
    width: 1140px;
    grid-template-columns: repeat(auto-fill, minmax(10%, 1fr));
}

Ce résultat, tout à fait réussi, est cependant un appel à faire mieux encore parce que la technologie le permet.

Galerie sur plusieurs lignes

CSS offre avec grid ou flex deux technologies pour afficher des grilles. De notre point de vue, le flex permet d’afficher des séries de lignes uniformes comme celle qui est au-dessus et le grid des tableaux complexes d’images disparates, comme ici :

Nous avons donc ajouté un attribut pour indiquer le nombre de lignes

row-span: absent pour 1, sinon 2 ou 3 pour le nombre de lignes à utiliser pour la photo.

Et nous nous arrêterons là parce que pour le coup c'est assez réussi !

Largeur d’écran

L'étape suivante consiste maintenant à utiliser les possibilités des grid pour s'adapter aux écrans étroits .

La solution consiste à réduire progressivement le nombre de colonnes de la grille puis à passer aux photos carrées pour leur conserver une taille suffisante lorsque l'écran devient trop petit pour afficher à la fois Portrait et Paysages :

Découpe par le navigateur pour obtenir un carré

C'est le navigateur qui détermine s'il doit afficher l'image dans sa géométrie d'origine où s'il doit en faire un carré, mais le résultat sera meilleur s'il est possible de lui indiquer la partie à conserver.

Dans le XML, un tag permet de rajouter une classe à l’image pour positionner l’object-position pour le recadrage.

<xdoc file="…" img="…" key="… img-class:op-top; …"/>

Dans la page HTML, la nouvelle classe sera transformée en code CSS de la façon suivante :

.op-top { object-position: top; }/* préciser comment la photo doit être coupée pour les petits affichages */
   .op-bottom { object-position: bottom; }
   .op-25 { object-position: 0 25%; }
   .op-75 { object-position: 0 75%; }

Adapter la taille de l’image à celle de l’écran

Nous utilisons deux images, l’une comme vignette, l’autre pour l’affichage en grand dans le carousel. Les images carrées sont seulement produites par le navigateur qui redécoupe la vignette. Pour les images étroites qu’il agrandit, la définition devient insuffisante et pour toute, le filigrane n’est plus au bon endroit.

J'aurais donc pu fournir une troisième image mais cela aurait consisté à rajouter de la complexité pour un résultat assez minime.

Toute la largeur de l'écran

De temps en temps, il est souhaitable de pouvoir afficher une photo sur la moitié voire toute la largeur de l’écran. Le ratio 3/2 n'est plus utilisable parce qu'il donne des photos qui occupent trop de place en hauteur.

L'affichage en 12 colonnes avec fit:6 3/2 essayé ici convient bien.

Texte entre deux images

La mise en œuvre passe par un tag <div> dans le texte associé à la photo de droite :

<fixed>
 <div class="ms-3 me-3 sp6t">
  <blockquote class="blockquote hubert">
    <p>Lorem ipsum dolor sit amet, consectetur adipiscing elit. Sed non risus.</p>
  </blockquote>
 </div>
</fixed>

Texte qui enveloppe l’image

Rien à faire dans ce cas, tout est déjà dans le CSS :

.blog img { max-width:100%; }		/* pour réduire aussi les images dans les blogs et leur éviter de prendre la place du texte s'il y a lieu */

Décrire une galerie

L’idée ici est de disposer d’une description de la galerie qui soit indépendante du code HTML / XSS qui sera utilisé par la suite pour l’afficher.

Chaque image sera décrite en XML par un tag xdoc ; l'attribut img décrit l'image source et les deux images du site (web et th), l’attribut key décrit ce que nous voulons obtenir :

<xdoc file="Sommaire\ImageGallery\B0f_220325-0938_035"
      img="ImageSize:4032x1960; FileSize:4 Mb; CreateDate:2020:08:09; Orientation:Rotate 90 CW; web:389x800; th:353x692"
      key="row-class:galerie; col-md:3; row-span:3; fit:3 3/2; aspect-ratio:13/25-0,51; th:353x692; crop:+0+0%[2;">
<com>col-md:3; row-span:3; fit:3 3/2; th:353x692; crop:+0+0%[5;</com>
</xdoc>

Les tags xdoc pour les autres fichiers de la galerie sont ici .

<xdoc file="Sommaire\ImageGallery\B0f_220325-0938_035"
   img="ImageSize:4032x1960; FileSize:4 Mb; CreateDate:2020:08:09; Orientation:Rotate 90 CW; web:389x800; th:353x692"
   key="row-class:galerie; col-md:3; row-span:3; fit:3 3/2; aspect-ratio:13/25-0,51; th:353x692; crop:+0+0%[2;">
<com>col-md:3; row-span:3; fit:3 3/2; th:353x692; crop:+0+0%[5;</com>
</xdoc>

Html\Sommaire\ImageGallery\B0f_220325-0938_036.jpg=Nam:Sommaire\ImageGallery\B0f_220325-0938_036|
<xdoc file="Sommaire\ImageGallery\B0f_220325-0938_036"
   img="ImageSize:1029x674; FileSize:168 Kb; Location:Prats-de-Mollo-la-Preste; GPSposition:42.403823 2.478684; web:4032x1960; th:715x460"
   key="row-class:galerie; col-md:6; row-span:2; fit:3 3/2; aspect-ratio:14/9-1,554; th:715x460; crop:+0+0%[1;">
<com>col-md:6; row-span:2; fit:3 3/2; th:715x460; crop:-0%[24+0;</com>
</xdoc>

<xdoc file="Sommaire\ImageGallery\B0f_220325-0938_037"
   img="ImageSize:2687x4042; FileSize:1 Mb; CreateDate:1969:09:01; web:532x800; th:353x460"
   key="row-class:galerie; col-md:3; row-span:2; fit:3 3/2; aspect-ratio:10/13-0,767; th:353x460; crop:+0+0%[8; gravity:south;">
<com>col-md:3; row-span:2; fit:3 3/2; th:353x460; crop:+0+0%[8; gravity:south;</com>
</xdoc>

<xdoc file="Sommaire\ImageGallery\B0f_220325-0938_038"
  img="ImageSize:2023x3095; FileSize:958 Kb; Location:Prats-de-Mollo-la-Preste; GPSposition:42.403823 2.478684; web:523x800; th:357x228"
  key="row-class:galerie; col-md:3; fit:3 3/2; aspect-ratio:11/7-1,566; th:357x228; crop:+0+0%[70; gravity:south;">
<com>col-md:3; fit:3 3/2; th:357x228; crop:+0+0%[70; gravity:south;</com>
</xdoc>

<xdoc file="Sommaire\ImageGallery\B0f_220325-0938_039"
  img="ImageSize:1029x674; FileSize:168 Kb; Location:Prats-de-Mollo-la-Preste; GPSposition:42.403823 2.478684; web:1029x674; th:477x228"
  key="row-class:galerie; col-md:4; fit:3 3/2; aspect-ratio:21/10-2,092; th:477x228; crop:+0+0%[18; gravity:north;">
<com>ImageSize:1029x674; col-md:4; fit:3 3/2; aspect-ratio:21/10-2,092; th:477x228; crop:+0+0%[27; gravity:north;</com>
</xdoc>

<xdoc file="Sommaire\ImageGallery\B0f_220325-0938_040"
  img="ImageSize:677x1010; FileSize:199 Kb; CreateDate:2020:04:28; Location:Prats-de-Mollo-la-Preste; GPSposition:42.403823 2.478684; web:536x800; th:235x228"
  key="row-class:galerie; col-md:2; fit:3 3/2; aspect-ratio:26/25-1,031; th:235x228; crop:+0+0%[27; gravity:south;">
<com>col-md:2; fit:3 3/2; th:235x228; crop:+0+0%[27; gravity:south;</com>
</xdoc>

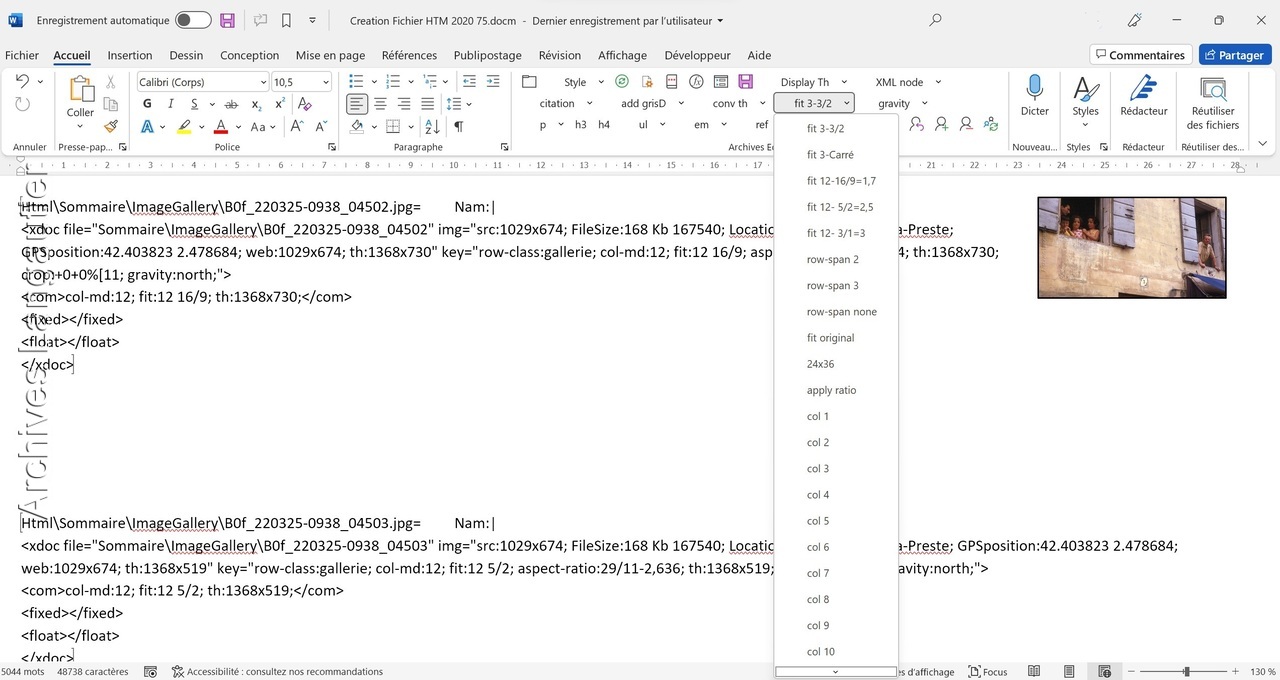

Notre CMS offre les fonctions nécessaires à la manipulation des tags xdoc.

Dans l'image affichée ci-dessus, la taille de la photo originale est en pixels de 4032x1960, la taille de la vignette pour la galerie est de 353x692.

Le passage de l’une à l’autre image réside de la mise en œuvre des attributs col-md:3; row-span:3; fit:3 3/2; crop:+0+0%[2;.

C'est là qu'intervient notre CMS qui nous propose dans le menu toutes les valeurs possibles et se charge des calculs, de la mise à jour du tag xdoc, de la création de la vignette et de son affichage à l’écran pour contrôle.

Afficher une galerie

Pour les images :

.image {
   border: 1px solid #ccc;
   box-shadow: 2px 2px 6px 0px rgba(0,0,0,0.3);
   max-width: 100%;                /* utiliser tout l’espace disponible */
   object-fit: cover;              /* the image keeps its aspect ratio and fills the given dimension, the image will be clipped to fit */
   }
   .blog img { max-width:100%; }/* pour réduire aussi les images dans les blogs et leur éviter de prendre la place du texte s’il y a lieu */

      .image-left {
         float: left;     /* pour faire flotter à gauche les images dans les blogs */
      }
      .image-right {
         float: right;       /* idem pour la droite */
      }
      @media (min-width: 576px) {         /* destiné aux images dans les blogs */
         .image-left {
            margin-right: 0.5em;       /* par défaut, l’image est à gauche de la page */
            margin-left: unset;
         }
         .image-right {
            margin-right: unset;
            margin-left: 0.5em;        /* s’il y a du texte dans le <float> */
         }

Et pour les galeries :

.galerie {
   grid-template-columns: repeat(auto-fill, minmax(49%, 1fr));/* 2 colonnes pas ligne, 50% = 49 + 1 pour grid-gap */
   display: grid;
   grid-auto-flow: dense;/* Place items to fill any holes in the grid */
   align-items: stretch;/* Items are stretched to fit the container  */
   grid-gap: 2px;
   break-inside: avoid;
   }
   .sp1  {
      grid-column: auto / span 1;
      aspect-ratio: 1;/* pour un affichage sur 2 colonnes qui va agrandir et découper l’image */
      width: 100%;
   }
   .sp2, .sp3, .sp4, .sp5 {
      grid-column: auto / span 1;/* tout le monde sur une seule colonne */
      aspect-ratio: 1;/* affichage en carré */
   }
   .sp6, .sp7, .sp8, .sp9, .sp10, .sp11, .sp12  {
      grid-column: auto / span 2;
   }
   .sp6t  {grid-column: auto / span 2;}/* sp6t texte dans un grid, pour Louis */

      @media (min-width: 360px) {
         .galerie {
            grid-template-columns: repeat(auto-fill, minmax(33%, 1fr));/* 3 colonnes par ligne */
         }
         .blog img {
            max-width:50%;
         }
         .sp6, .sp7, .sp8, .sp9, .sp10, .sp11, .sp12  {
            grid-column: auto / span 3;
         }
      .sp6t  {grid-column: auto / span 3;}
      }

      @media (min-width: 768px) {
         .galerie {
            grid-template-columns: repeat(auto-fill, minmax(10%, 1fr));/* 9 colonnes par ligne 10% = 9 + 1 pour grid-gap */
         }
      .sp1 {                                         width: unset;}
      .sp2 {             grid-column: auto / span 2; aspect-ratio: unset;}
      .sp3, .sp4, .sp5 { grid-column: auto / span 3; aspect-ratio: unset;}
      .sp6, .sp7, .sp8 { grid-column: auto / span 3;}

      .sp12  { grid-column: auto / span 12; aspect-ratio: unset;}

      .sp6t  {grid-column: auto / span 9;}/* texte dans un grid */

      .row2 { grid-row: span 2; }           /* image sur 2 lignes */
      .row3 { grid-row: span 3; }
      }

      @media (min-width: 1140px) {
         .galerie {
            grid-template-columns: repeat(auto-fill, minmax(8%, 1fr));    /* 12 colonnes par ligne 8% = 8 + 0.333 pour le grid-gap */
         }
      .sp4   { grid-column: auto / span  4;}
      .sp5   { grid-column: auto / span  5;}
      .sp6   { grid-column: auto / span  6;}
      .sp7   { grid-column: auto / span  7;}
      .sp8   { grid-column: auto / span  8;}
         /*
      .sp9   { grid-column: auto / span  9;}
      .sp10  { grid-column: auto / span 10;}
      .sp11  { grid-column: auto / span 11;}
         */
      .sp6t  {grid-column: auto / span 6;}
}

Création de la vignette (thumbnail)

La librairie ImageMagick fournit les fonctions nécessaires pour manipuler les images.

Le code ci-dessous permet de :

• redimensionner l’image (par exemple de 4032x1960 pixels vers une vignette de 353x692 pixels),

• découper (nos arguments crop et gravity)

• assurer, si nécessaire, la rotation de l’image (au début je le faisais jusqu'au jour où j'ai découvert qu'ImageMagik le faisait si auto-orient en fonction du Orientation:Rotate 90 CW conservé avec l’image).

Ici, ça à l’air compliqué et ça l’a été ! Là encore, c'est une implémentation personnelle, beaucoup de forums traitaient de la question, mais aucun n'a pas apporté toute la solution ainsi présentée.

If Not keyprop.exist("crop") And Not keyprop.exist("thumb") Then
   msg = img.Convert(cdoc.JpgSourceFile, "-auto-orient", "-thumbnail", tx & "x" & ty, cdoc.JpgThumbFile)
Else
   If keyprop.exist("crop") Then
      cropParam = keyprop("crop").crop
      crx = cropParam(0)
      cry = cropParam(1)
   Else
      crx = 0
      cry = 0
   End If
   reducX = s(0) / tx
   reducY = s(1) / ty

   If reducX > reducY Then
      msize = s(0) / IIf(reducY = 0, 1, reducY)
      resize = Int(msize) & "x" & ty & "^"    ' ^ to resize based on the smallest fitting dimension : et on coupe sur l’autre
      cropExtent = Format(msize * crx / 100, "+0;-0;+0") & "+0"
   Else
      msize = s(1) / IIf(reducX = 0, 1, reducX)
      resize = tx & "x" & Int(msize) & "^"
      cropExtent = "+0" & Format(msize * cry / 100, "+0;-0;+0") ' le ratio est appliqué sur la valeur cible, pas celle d’origine
   End If

If reducX > reducY Then noShave = crx <> 0 And cry = 0 Else noShave = crx = 0 And cry <> 0

   If noShave Then
      If crx = 0 And cry = 0 Then
         msg = img.Convert(cdoc.JpgSourceFile, "-auto-orient", "+repage", "-gravity", gravity, _
                                               "-thumbnail", resize, "-extent", tx & "x" & ty, cdoc.JpgThumbFile)
      Else
         msg = img.Convert(cdoc.JpgSourceFile, "-auto-orient", "+repage", "-gravity", gravity, _
                                               "-thumbnail", resize, "-extent", tx & "x" & ty & cropExtent, cdoc.JpgThumbFile)
      End If
   Else
      If gravity = "center" Then
          If reducX > reducY Then shavecmd = "0%x" & Abs(cry) Else shavecmd = Abs(crx) & "%x0"
              ' shave enlève la même zone de chaque coté
          msg = img.Convert(cdoc.JpgSourceFile, "-auto-orient", "+repage", "-gravity", gravity, _
                                                 "-define", "jpeg:size=" & tx * 2 & "x" & ty * 2, "-shave", shavecmd, _
                                                 "-thumbnail", resize, _
                                                 "-extent", tx & "x" & ty & cropExtent, cdoc.JpgThumbFile)
      Else
         If reducX > reducY Then
            crop1arge = "+0" & Format(s(1) * cry / 100, "+0;-0;+0")
         Else
            crop1arge = Format(s(0) * crx / 100, "+0;-0;+0") & "+0"
         End If
         ' le crop va couper à partir de la gravité qui aura été donnée
         msg = img.Convert(cdoc.JpgSourceFile, "-auto-orient", "+repage", "-gravity", gravity, _
                                               "-define", "jpeg:size=" & tx * 2 & "x" & ty * 2, _
                                               "-crop", s(0) & "x" & s(1) & crop1arge, _
                                               "-thumbnail", resize, "-extent", tx & "x" & ty & cropExtent, cdoc.JpgThumbFile)
      End If
   End If
End If

Filigrane (Watermark)

L’ajout du filigrane est assez bien documenté dans ImageMagik, pour une fois le couper / coller a pu fonctionner. Le code supplémentaire détermine l’endroit où le placer ainsi que sa taille en fonction de la taille de l’image.

Pour optimiser un peu, le filigrane intermédiaire est conservé dans un fichier pour réutilisation.

Private Function addWatermark(img As Object, dest As String, thumb As String, tx As Long, ty As Long, wm As String) As String
Dim Wmask As String, Wstamp As String, Wtm As String, tlen As Integer, twidth As Integer, tsize As Integer
Dim paramxml As New cParamXML

If tx > ty Then
   tsize = ty
Else
   tsize = tx
End If

If tsize <= 80 Then
   wm = "to narrow for Watermark"
   addWatermark = ""
   Exit Function
End If

tlen = ((Int(tsize / 100)) * 100)                 ' évitons d’avoir trop de fichiers Watermarks différents
Select Case tlen
         Case Is <= 200: twidth = 25
         Case 300: twidth = 35
         Case 400: twidth = 45
         Case 500: twidth = 50
         Case 600: twidth = 60
         Case Else: twidth = 70
End Select

Wtm = ActiveDocumentPath & "\ImageMagick\W_" & wm & " " & tlen & ".png"
If Dir(Wtm) = "" Then ' transparent
   Wstamp = ActiveDocumentPath & "\ImageMagick\Wstamp.png"
   Wmask = ActiveDocumentPath & "\ImageMagick\Wmask.jpg"

' agrandissement puis réduction de l’image pour réduire un peu la netteté
   msg = img.Convert("-size", Int(tlen * 1.2) & "x" & Int(twidth * 1.2), "-pointsize", Int(twidth * 0.7), _
                     "xc:transparent", "-font", "Arial Black", "-gravity", "center", _
                     "-fill", "black", "-annotate", "-1-1", wm, _
                     "-fill", "white", "-annotate", "+1+1", wm, _
                     "-fill", "transparent", "-annotate", "+0+0", wm, Wstamp)

   msg = img.Convert("-size", Int(tlen * 1.2) & "x" & Int(twidth * 1.2), "-pointsize", Int(twidth * 0.7), _
                     "xc:black", "-font", "Arial Black", "-gravity", "center", _
                     "-fill", "white", "-annotate", "-1-1", wm, _
                     "-fill", "white", "-annotate", "+1+1", wm, _
                     "-fill", "black", "-annotate", "+0+0", wm, Wmask)

   msg = img.composite("-compose", "CopyOpacity", Wmask, Wstamp, "-resize", tlen & "x", Wtm)
   Kill Wstamp
   Kill Wmask
End If

If tx > ty Then
    addWatermark = img.composite("-gravity", "west", Wtm, "-rotate", "-90", dest, "-rotate", "90", dest)
Else
   addWatermark = img.composite("-gravity", "south", Wtm, dest, dest)
End If
End Function
